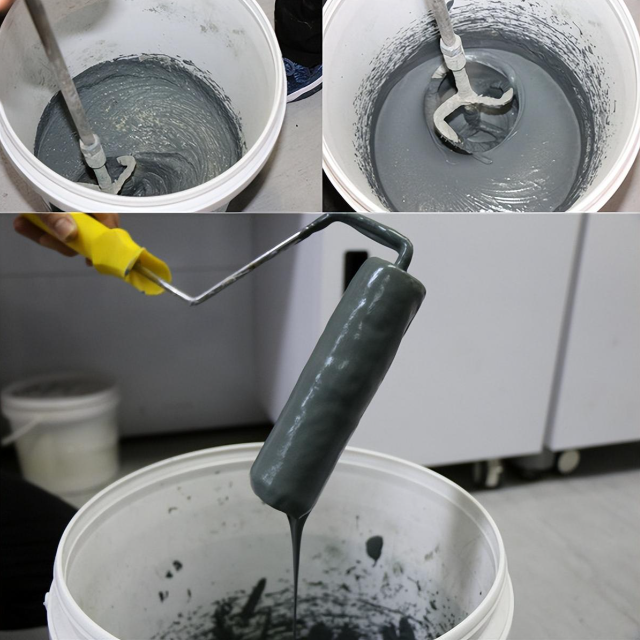

一、后增稠的核心原因（水性涂料为主）
1. 增稠剂相关（最常见）
纤维素类：分子水合 / 溶解慢，生产时未充分溶胀，储存中继续吸水、链段舒展，导致粘度上升（平衡期 1–8 小时）。
碱溶胀型：pH 变化或与分散剂竞争颜填料表面，引发桥式絮凝，粘度骤升。
缔合型：疏水端与乳液 / 颜料缔合形成三维网络，平衡过程慢，易出现 “果冻状” 后增稠。
超高分子量 / 过量添加：易引发体积限制絮凝，后增稠更剧烈。
2. 体系稳定性问题
颜填料分散不良：分散剂不足 / 失效，颜料絮凝，包裹自由水，体系变稠、返粗。
pH 波动：水性体系 pH 变化影响增稠剂电离与水合，导致粘度不稳定。
乳液破乳 / 分层：乳化体系失衡，粒子聚集，粘度上升。
微生物污染：纤维素等易滋生细菌，导致体系腐败、增稠、分水。
3. 组分反应与环境因素
组分缓慢反应：如 NCO 基团遇水自聚、碱性颜料与酸性树脂反应、活性填料（锌粉）与体系作用。
溶剂 / 水分挥发：包装密封不严，浓度上升，粘度升高。
储存温度过高：加速增稠剂水合、树脂聚合与颜料絮凝。
二、针对性解决方案
1. 配方优化（治本）
增稠剂选型与用量
纤维素类：避免超高分子量，改用中低分子量；生产时预溶成溶液，或打浆阶段添加。
碱溶胀型：控制添加量，搭配非离子增稠剂，减少与分散剂竞争。
缔合型：使用前稀释，搭配中高剪切增稠剂，避免单一低剪切 HEUR 导致果冻化。
整体：降低初始粘度，预留后增稠空间。
分散体系优化
足量高效润湿分散剂，确保颜填料稳定分散，防止絮凝增稠。
调整 pH 至增稠剂最佳区间（如 HASE 8.0–9.0），减少波动。
助剂与体系平衡
添加适量助溶剂（乙二醇 / 丙二醇），改善增稠剂溶解性与体系稳定性。
加入杀菌剂，防止微生物导致的后增稠。
2. 生产工艺调整
充分分散与溶胀：延长搅拌时间，确保增稠剂完全水合 / 缔合，减少后期平衡增稠。
分步添加：增稠剂缓慢、均匀加入，避免局部浓度过高引发絮凝。
pH 精准控制：生产全程稳定 pH，避免波动诱发后增稠。
3. 储存与使用管控
密封储存：确保包装严密，防止溶剂 / 水分挥发与空气进入。
控温避光：储存温度≤30℃，避免高温加速反应与增稠。
使用前搅拌：轻微后增稠可重新搅拌恢复；严重胶化则报废处理。
三、快速排查与处理流程
确认是可预测平衡增稠（增稠剂未溶胀）还是不可预测异常增稠（絮凝 / 反应）。
平衡增稠：降低初始粘度、延长搅拌、预溶增稠剂。
异常增稠：排查分散剂、pH、微生物、组分相容性，调整配方。
现场轻微后增稠：补加少量水 / 稀释剂，充分搅拌后使用。
E-Mail：1072913675@qq.com 备案号：
关于我们
产品中心
新闻中心
关注我们
